Bem vindos ao episódio do Planador do mar.

Temporada Investigando Aviões de Papel.

Comandante Aline dos Santos Silva. Física. Mediadora Comandante. Orientador Paulo Henrique Colonese. Bolsa Auxílio Espaço Ciência Viva.

Aerogamis: de aero + gami (origami): Origamis Voadores

O mais incrível sobre um avião de papel é que só precisamos de uma folha de papel e criatividade, nada mais. E, na maioria das vezes, nem precisamos de tesouras, cola, fita ou clipes de papel, exceto para adornos e acréscimos de detalhes especiais.

Algumas dobras, alguns ajustes e pronto, você tem um incrível avião de papel.

O atributo alt desta imagem está vazio. O nome do arquivo é start-up-company-and-motivation-in-business-concept-1024x576.jpg
Avião de Papel com sombra de foguete sobre parede. Licença Freepik Premium. https://br.freepik.com/black-salmon

 As propriedades do papel, sua forma, seu tamanho, sua massa e especialmente suas proporções, fornecem ao avião todos os atributos de que ele precisa para voar e as dobras vão lhe dar características especiais para os tipos de vôo que realizam.

Planador do mar

No dia 8 de junho é comemorado o Dia Mundial do Oceano, data instituída durante a conferência Rio-92 com o intuito de conscientizar a sociedade sobre a importância da conservação das águas do planeta.

Para comemorar esta data, te convidamos a fazer um aerogami chamado de planador do mar. Ele recebe esse nome porque seu voo é semelhante ao voo das gaivotas!!

As gaivotas são aves marinhas. Elas pertencem à família Laridae e possuem mais de quarenta espécies, encontradas em todo o mundo. Aqui no Brasil, a espécie mais encontrada é a chamada gaivotão (nome científico Larus Dominicanus). Um gaivotão adulto possui o dorso e a parte de cima das asas na cor preta e a cabeça e a parte de baixo na cor branca, com as patas amarelo esverdeadas. Ele pode atingir 58 cm de comprimento (da cabeça até a cauda).

Gaivotão. Imagem de Tony Wills por Wikimedia. Licença CC BY 2.5.

As gaivotas habitam litorais e ilhas oceânicas e sua dieta é composta por peixes, mariscos, insetos, minhocas dentre outros. Costumam ficar perto de portos e barcos pesqueiros por causa do acúmulo de peixes, aproveitando-se dos que são deixados para trás pelos pescadores.

Suas patas possuem membranas, que auxiliam na hora de nadar. E, além de nadar e voar, elas também conseguem andar!

Agora que você já conhece um pouco sobre as gaivotas, vamos fazer uma de papel?

MATERIAL NECESSÁRIO

  • 1 folha de papel tamanho A4.
  • 1 tesoura.
  • 1 régua.

A folha A4 é de uma família de folhas (A) que possui uma proporção especial entre seu comprimento e sua largura. A folha A “4” possui as medidas: largura de 21 cm e comprimento de 29,7 cm. Estas medidas estão na proporção C/L = 1,4142. Este valor é aproximadamente a raiz quadrada de 2 = 1,4142…

Esta proporção é considerada especial pois relaciona a folha retangular ao retângulo quadrado. Esta proporção é a mesma encontrada entre as medidas do lado e da diagonal de todos os quadrados. Isto significa que se tivermos um quadrado com lado de 21 cm, a sua diagonal tem cerca de 29,7 cm.

Então a família de folhas A tem a mesma proporção que a diagonal D e o lado L de um Quadrado (D/L).

Esta proporção é muito usada em aviões de papel.

Vamos dobrar?

Para fazer o planador do mar, você precisará de uma folha de papel quadrada. E como transformamos uma folha A4 em uma folha quadrada?

Existem muitas maneiras de fazer isso, mas vejamos um método muito popular entre os Origamigos.

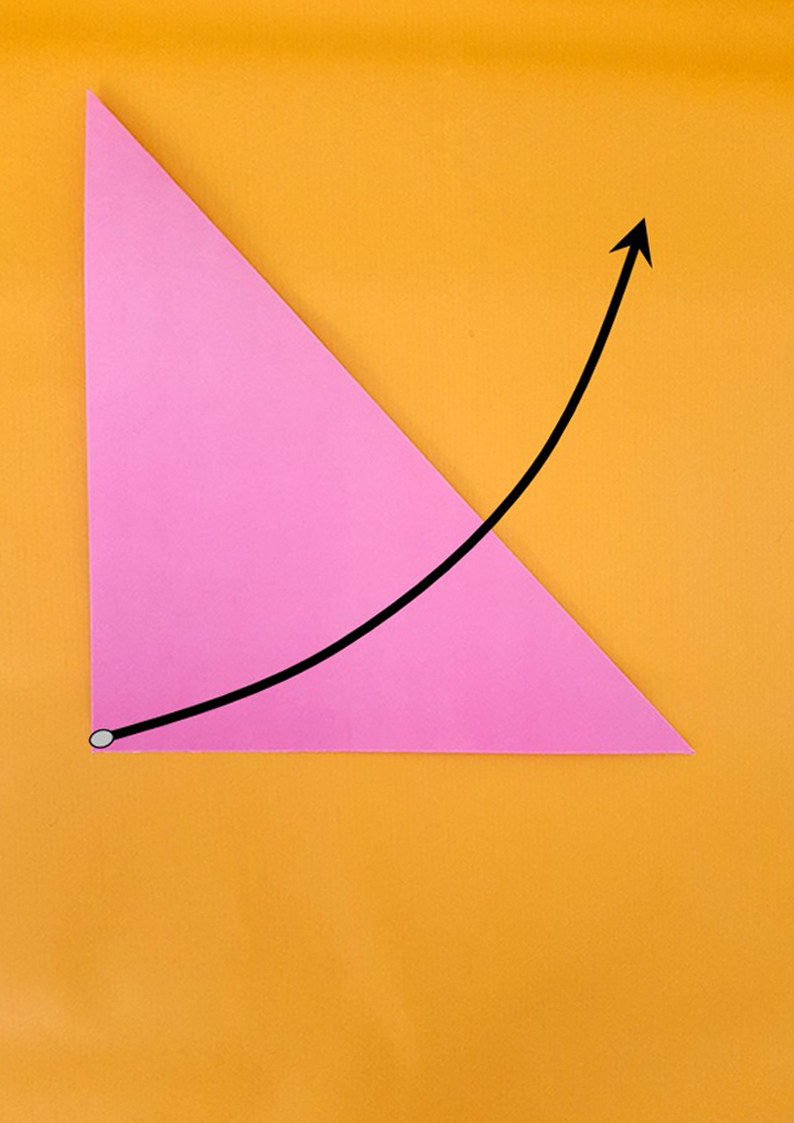

  • Pegue a ponta superior direita do papel e a leve até a lateral oposta, um pouco abaixo da metade do papel.
  • A ideia é que o lado superior da folha A4 (seu lado menor) fique exatamente sobreposta à lateral esquerda do papel.
  • Dobre e marque bem a dobra.

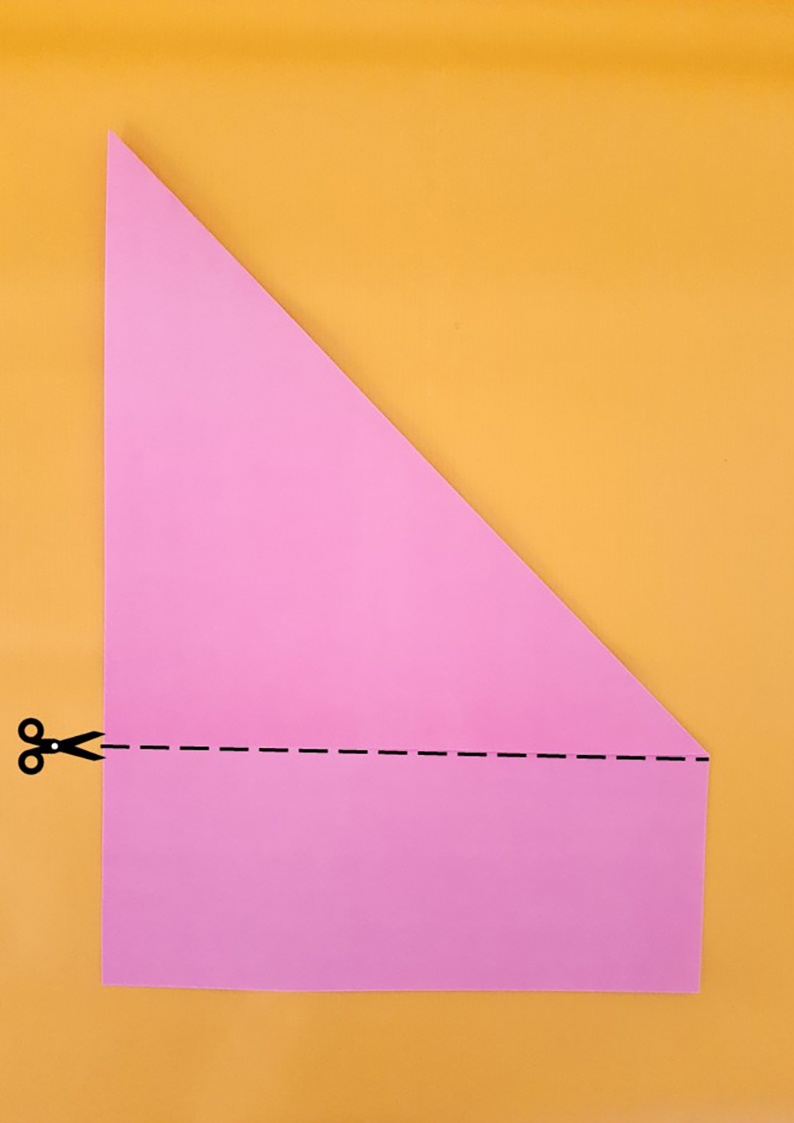

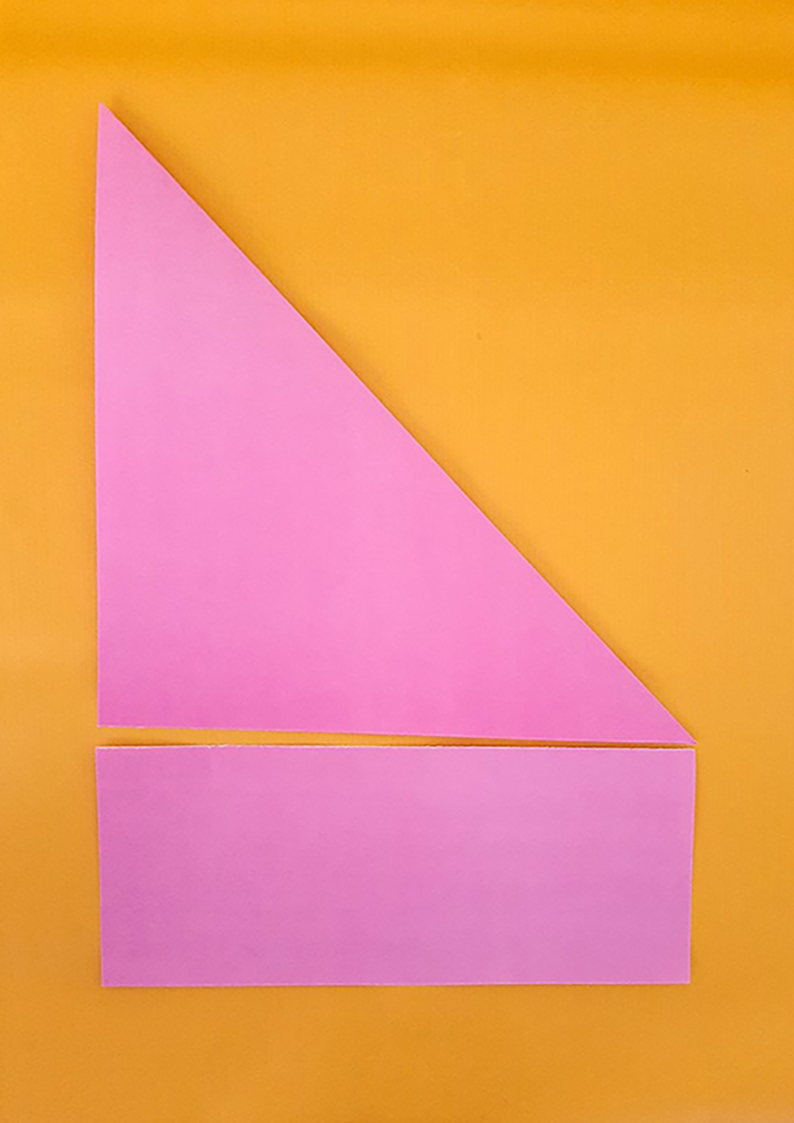

  • Você perceberá que teremos um triângulo retângulo e que “sobrará” um retângulo na parte de baixo do papel. Com uma tesoura (e a ajuda de um responsável), corte esse retângulo.

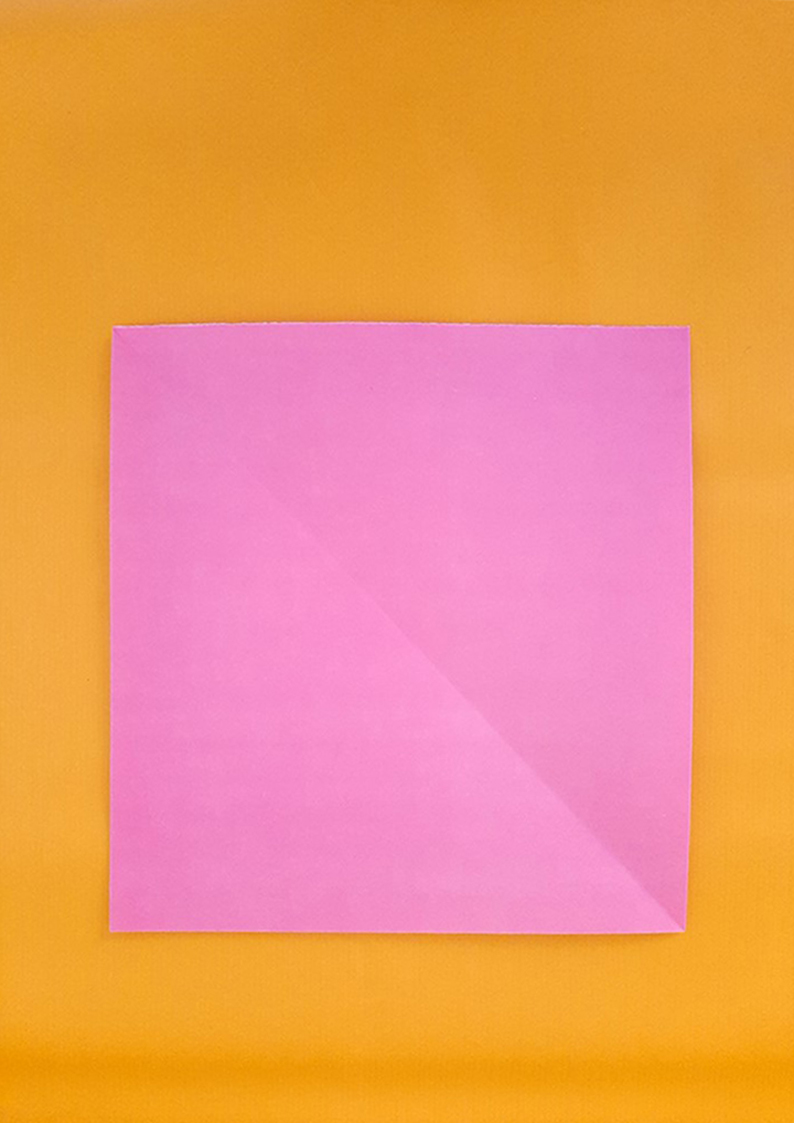

  • Pronto! Agora é só abrir a dobra feita e você tem uma folha de papel quadrado!

Veja abaixo a demonstração de como fazer.

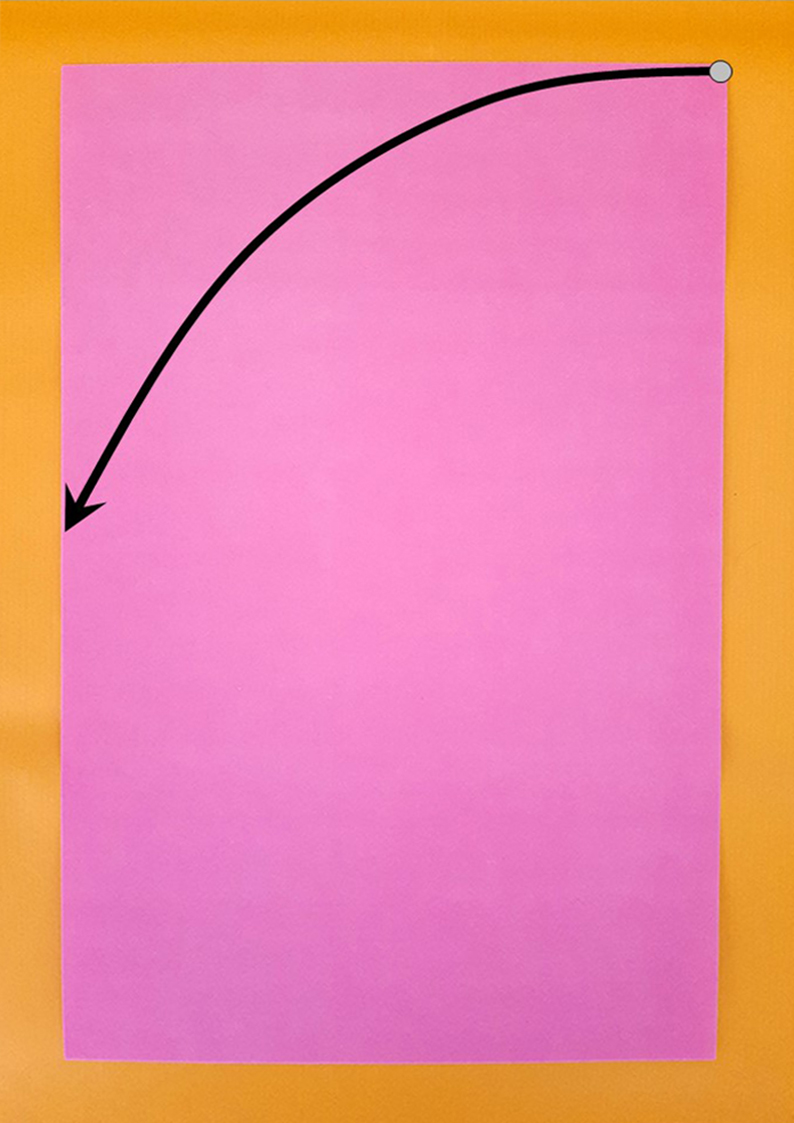

Passo-a-passo para transformar um papel A4 em um quadrado. Acervo pessoal de Aline dos Santos Silva

Depois de transformar seu papel A4 em um quadrado, siga os passos abaixo para montar seu planador do mar.

[wonderplugin_slider id=74 alignment=”center”]

Hora de lançar!

Agora é a hora de ver como o seu planador do mar voa!!!

Primeiro, veja se o seu planador está simétrico, ou seja, se os dois lados estão do mesmo tamanho;

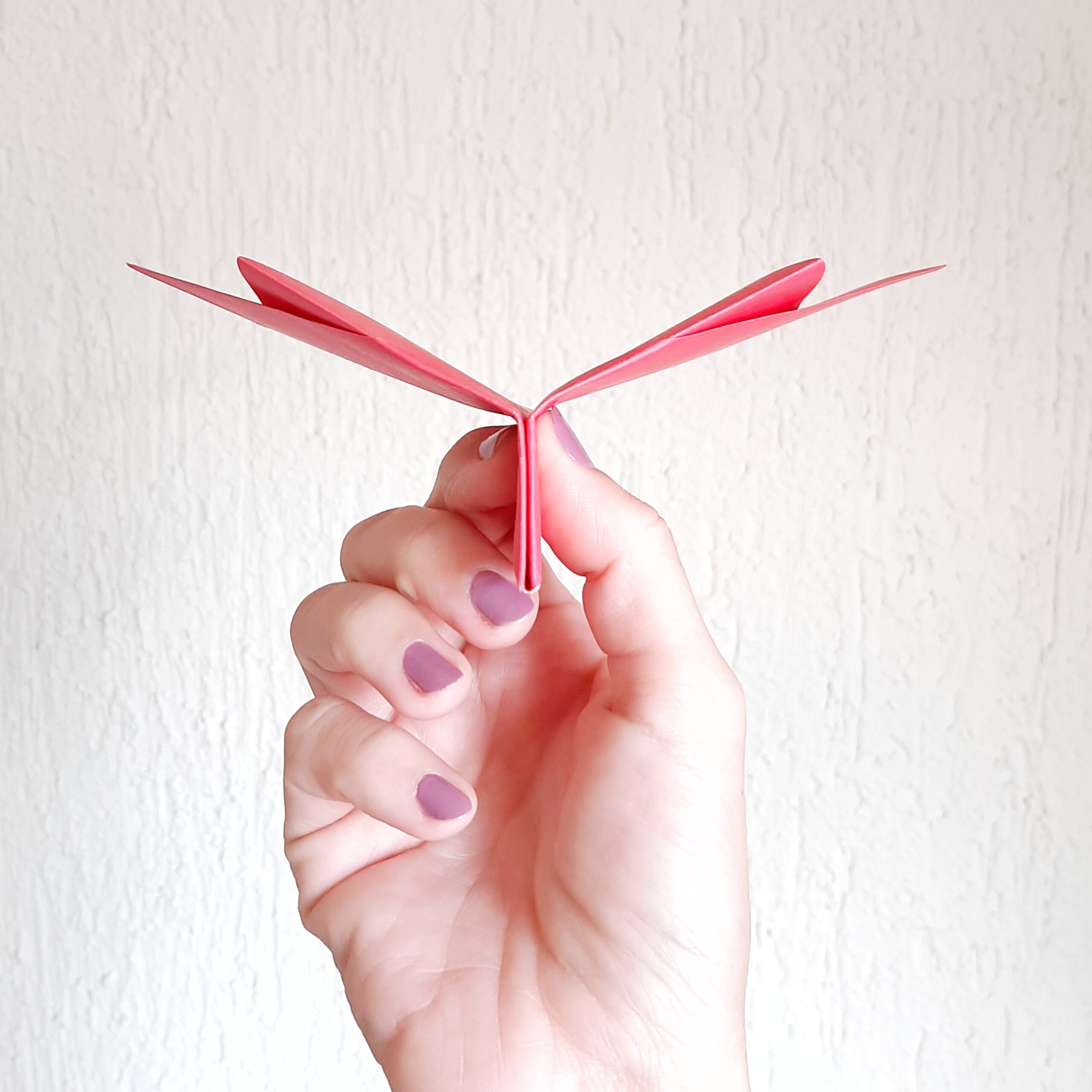

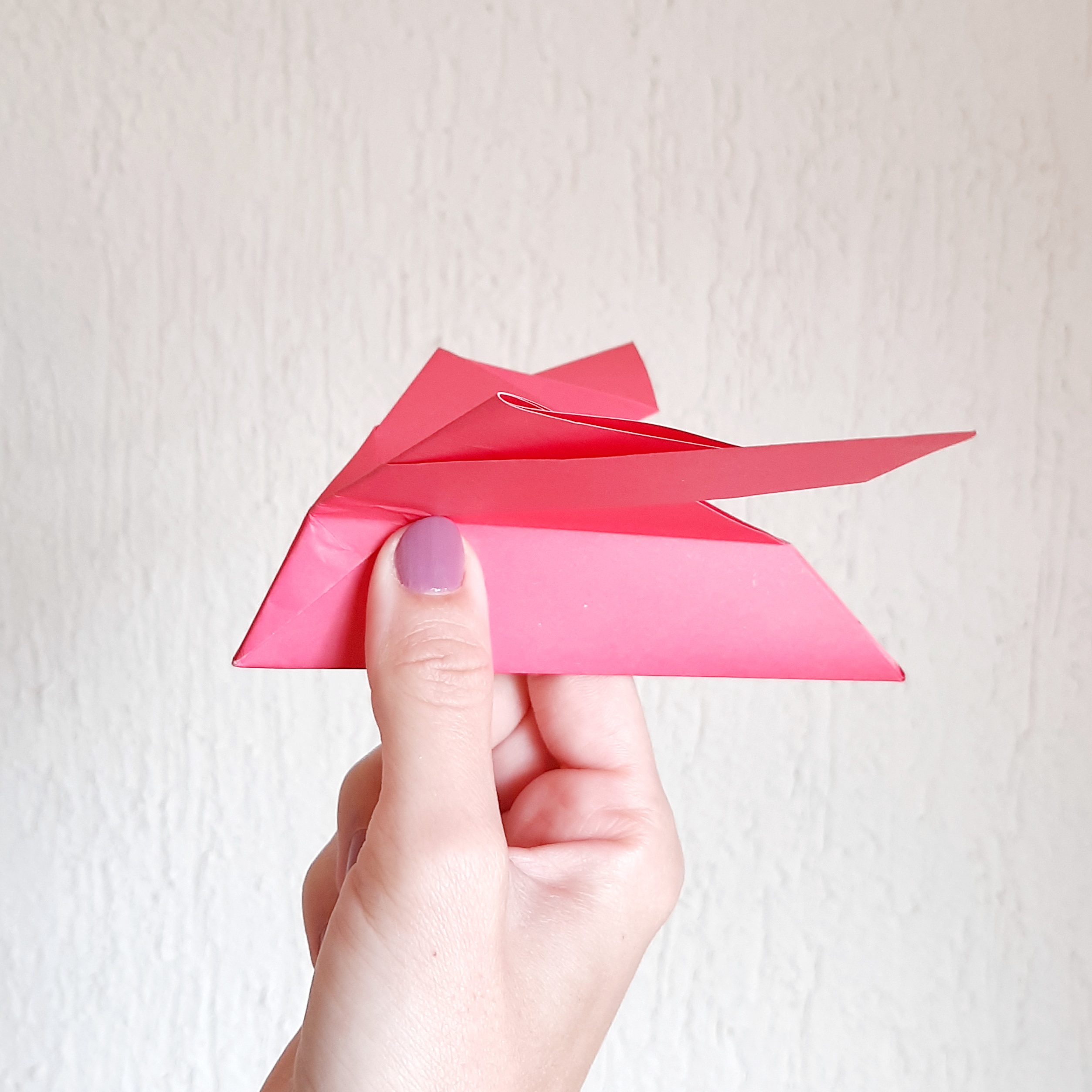

Para lançar o planador, levante ligeiramente as asas, segure-o próximo ao bico e lance-o para frente, sem inclinação, como mostrado nas imagens abaixo.

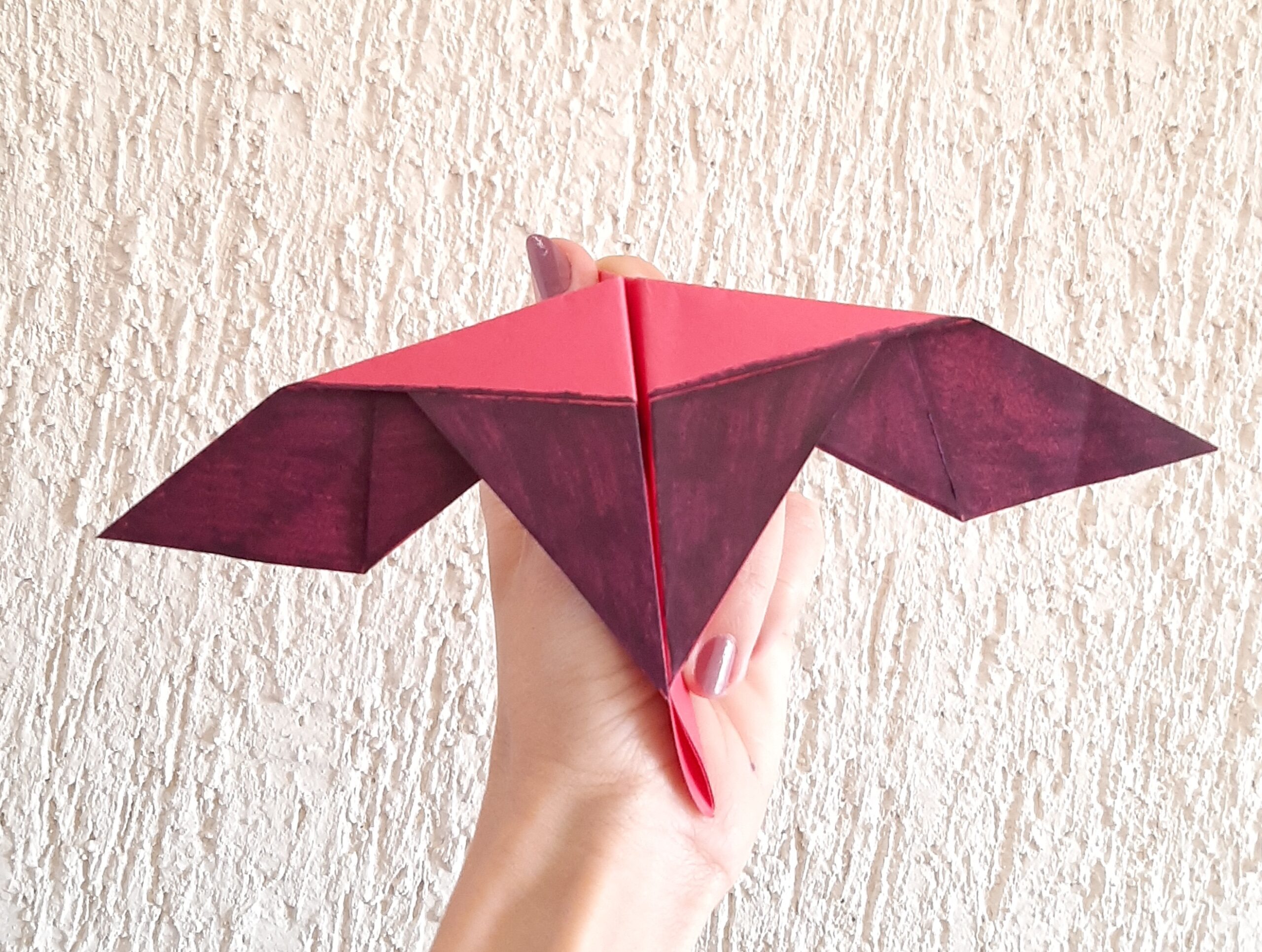

Como lançar o planador do mar. Acervo pessoal de Aline dos Santos Silva

Criar e Investigar

Vamos aumentar a diversão e explorar algumas mudanças no aerogami? Faça os desafios abaixo e veja o que muda no voo do seu planador do mar.

DESAFIO 1. Experimente diferentes tipos de lançamento

Faça algumas modificações no modo de lançar o planador. Aqui vão algumas sugestões:

  • Lance-o com mais força e, também com menos força.
  • Segure-o em diferentes pontos: mais próximo do nariz dele, mais próximo da parte de trás dele…
  • Teste lançá-lo inclinando-o para baixo e, também, para cima.
  • Faça diferente e lance-o com a parte da frente virada para você!

Notou alguma diferença no voo de seu planador ao fazer essas mudanças no lançamento? De qual forma ele voou melhor?

DESAFIO 2. Modifique o ângulo das asas

Quando explicamos como lançar o planador, destacamos que as asas deveriam estar levemente inclinadas para cima. Agora, faça um teste deixando-as mais inclinadas para baixo e, também, deixando-as na horizontal, bem retas!

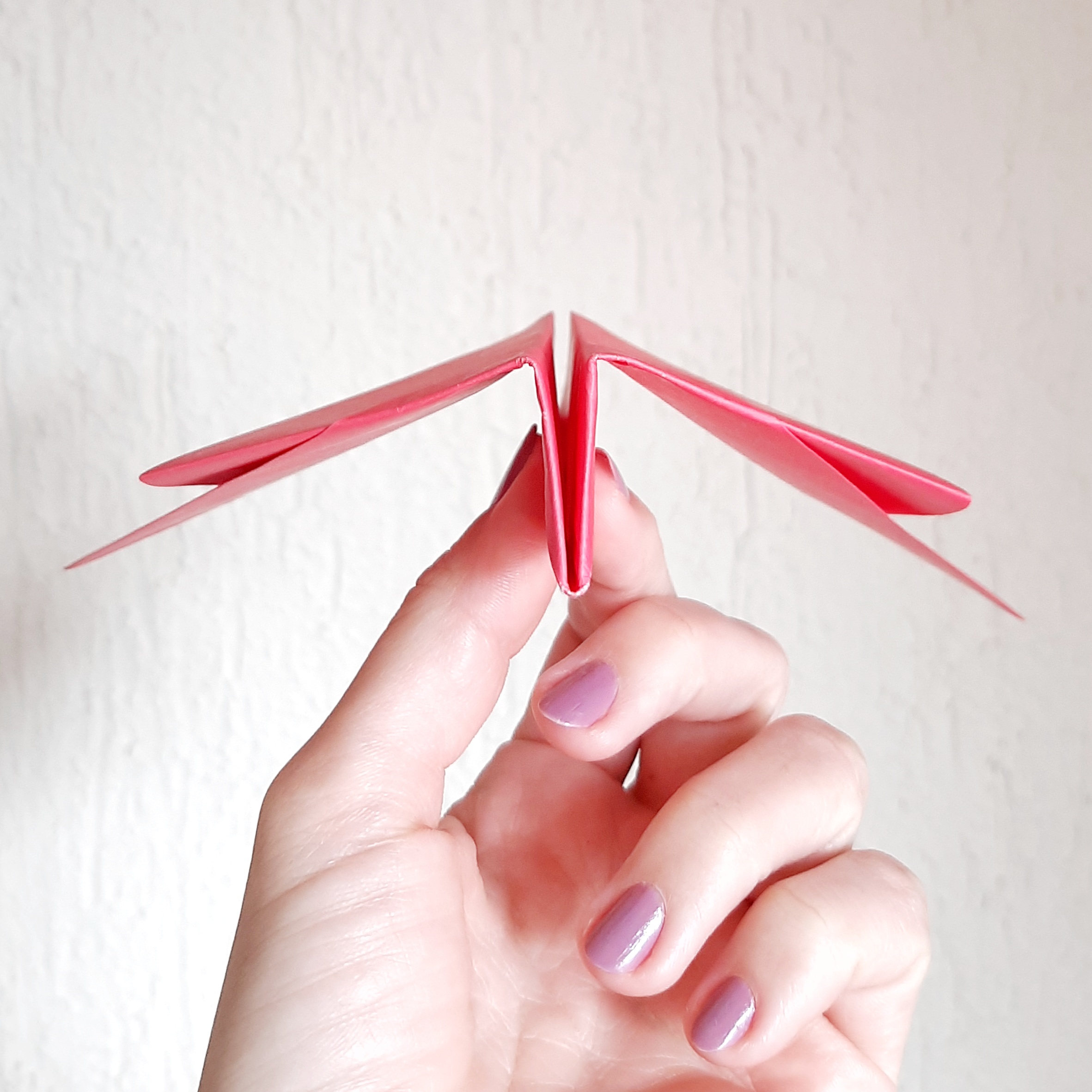

  • Asas inclinadas para baixo
  • Asas na horizontal

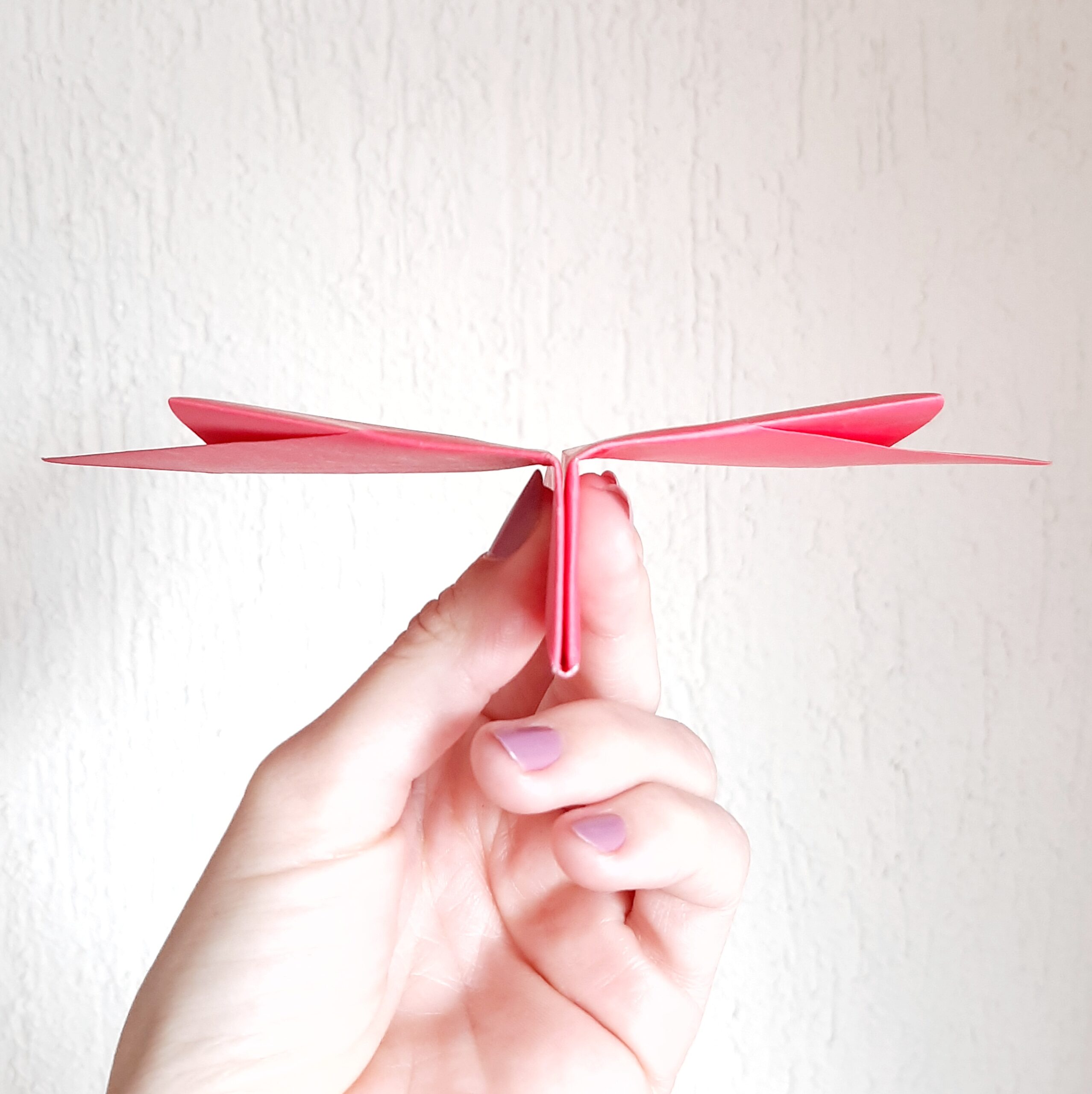

Mudança na inclinação das asas. Acervo pessoal de Aline dos Santos Silva

O que você observou ao fazer essas mudanças? O desempenho do aerogami melhorou em alguma delas?

DESAFIO 3. Modifique o tamanho das asas

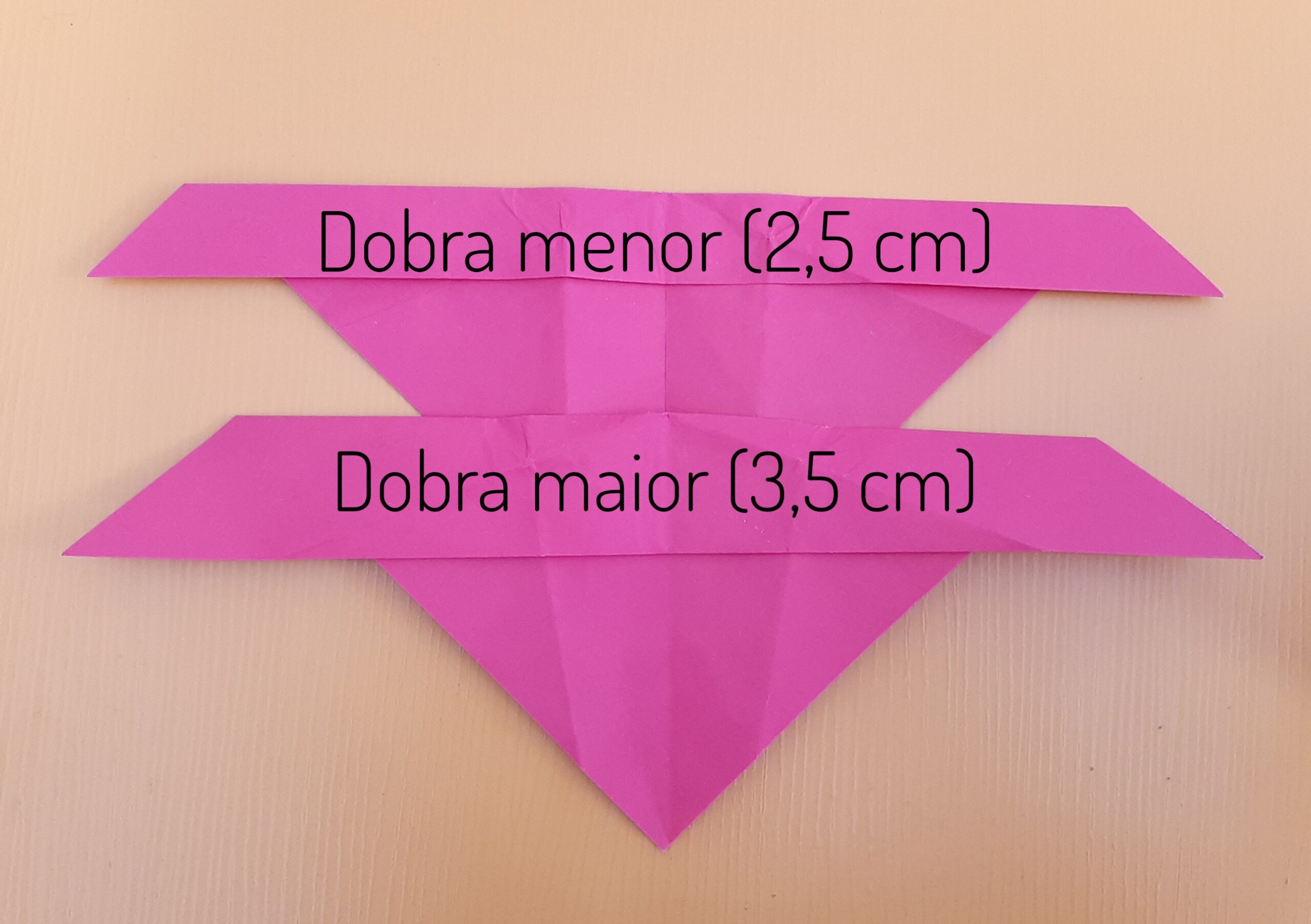

Ao chegar na dobra 02, aumente a largura da parte a ser dobrada. Continue as outras dobras normalmente e depois veja como o aerogami voa.

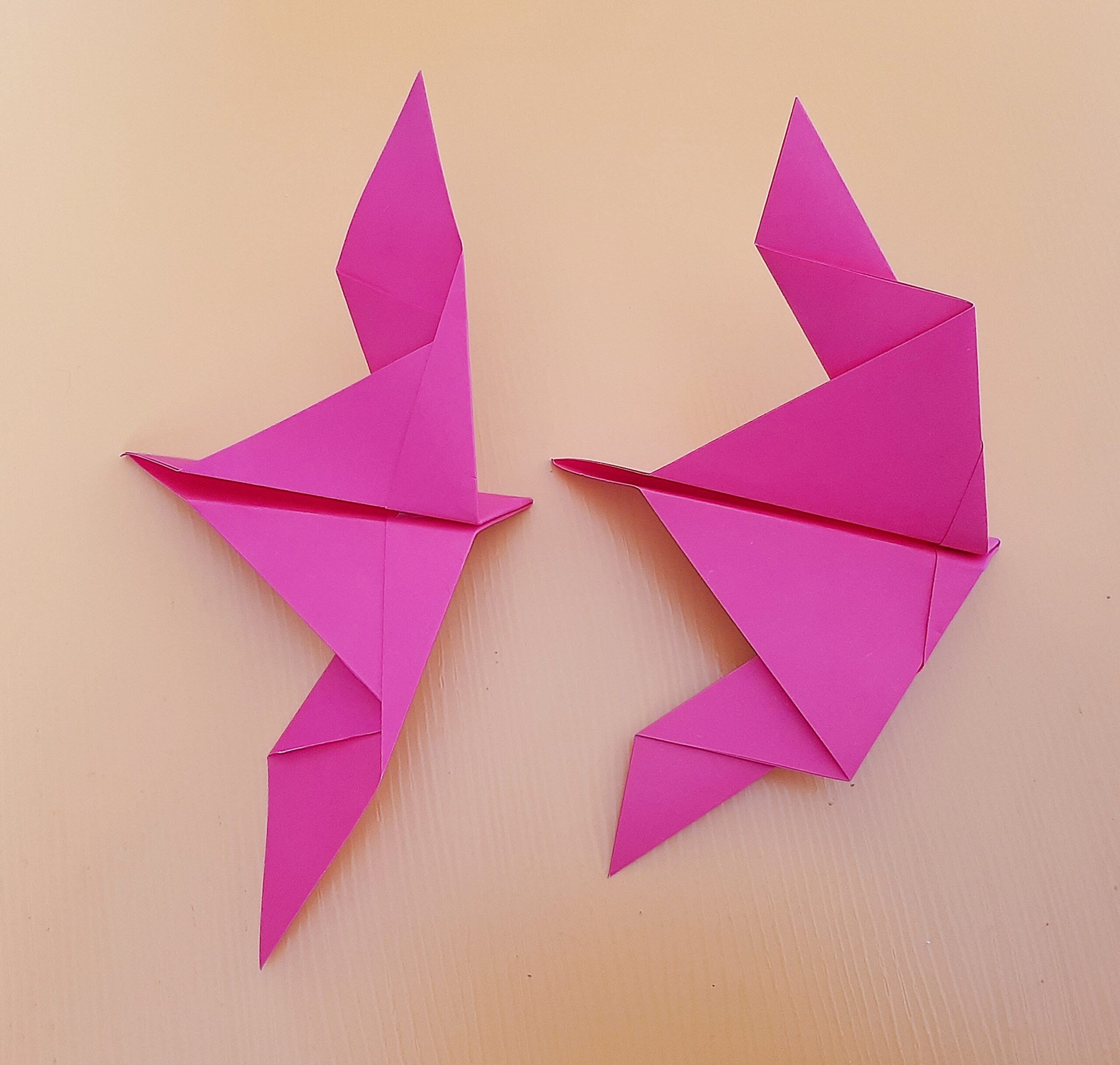

  • Na esquerda, planador com a dobra 02 maior.
Alteração do tamanho da dobra 02. Acervo pessoal de Aline dos Santos Silva.

Faça outro teste, agora diminuindo a largura da dobra 02. Compare o voo dos seus planadores após essas mudanças!

Você também pode modificar o tamanho das dobras finais das asas, dobrando-as mais para cima ou mais para baixo da marca indicada na dobra 06. Experimente fazer essa dobra mais diagonal.

Veja de qual maneira o seu planador do mar tem o melhor desempenho!!

DESAFIO 4. Use a criatividade!

As gaivotas, como dito no início deste post, possuem mais de 40 espécies e essas espécies possuem algumas características que as diferenciam, como cor das penas, tamanhos e localização. Veja abaixo alguns exemplos de espécies existentes.

Gaivota Heermann (Larus Heermanni). Imagem de Basar por Wikimedia. Licença CC BY-SA 3.0.
Gaivota Sabini (Xema Sabini). Imagem de Ómar Runólfsson por Wikipedia. Licença CC BY 2.0.
Gaivota pequena (Larus Minutus). Imagem de Andrej Chudý por Wikipedia. Licença CC BY-SA 2.0.

Assim como as gaivotas possuem diferentes tipos de penugens e cores, enfeite seu planador do mar da forma que achar mais divertida!

Pinte as pontas das asas como as das gaivotas mostradas neste post ou invente um novo padrão de gaivota!

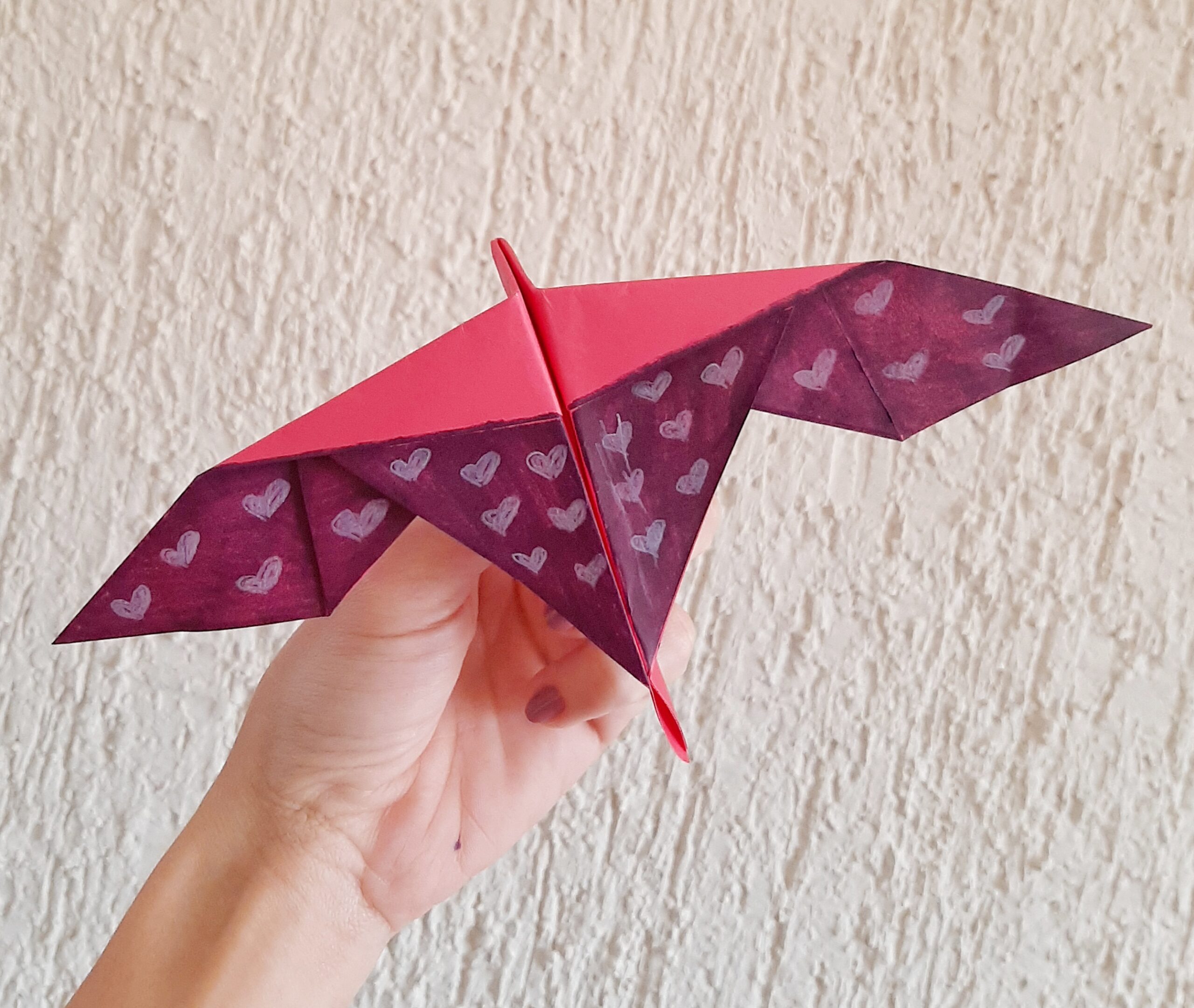

Exemplos de pintura dos planadores do mar. Acervo pessoal de Aline dos Santos Silva.

Dinâmica de voo

Após lançar o planador, você deve ter notado que ele não vai muito longe e também não permanece muito tempo em linha reta. Logo após ser lançado, ele faz uma curva suave e desce em direção ao chão. Esse movimento é o que dá o seu nome, pois lembra o movimento das gaivotas quando estão buscando alimentos.

Veja o vídeo abaixo de uma gaivota pescando.

Vídeo de gaivota pescando. Canal pessoal de Victor Wandrowski.

Notou alguma semelhança com o voo do seu planador do mar?

Nos desafios propostos você deve ter percebido que pequenas mudanças na hora de lançar seu aerogami fazem com que o seu voo mude por completo! Por isso é interessante testarmos vários tipos de lançamentos e arriscarmos algumas mudanças para que consigamos obter o melhor desempenho dos nossos aviões.

A simetria do planador também é uma parte muito importante, pois se um dos lados do aerogami estiver maior ou mais pesado que o outro, o planador se inclinará para este lado mais pesado e não voará de forma satisfatória. Veja mais sobre a distribuição de massa aqui neste post.

Outro ponto interessante é em relação à velocidade do avião. Por ter a parte frontal quase reta, a resistência do ar é maior nesse modelo, o que faz com que ele não atinja velocidades altas como os aviões de papel tradicionais (com pontas mais finas, que “cortam” o ar com mais facilidade).

Desempenho do avião planador

As competições mundiais de aviões de papel possuem várias categorias para avaliar e pontuar os diferentes voos dos aviões, gerando uma pontuação para o desempenho de cada avião.

Confira nossa avaliação do planador do mar, de acordo com as categorias utilizadas nas competições. Vale ressaltar que estamos em um período de pandemia e, seguindo os protocolos de cuidados, estamos realizando nossos testes dentro de casa. Esperamos realizar, em breve, esses testes junto com vocês no nosso espaço!

Avaliação de Desempenho: a pontuação varia de 0 (péssimo) a 100 (fantástico) nas diferentes categorias.

  • Tempo de permanência no ar: 30
  • Velocidade de voo: 30
  • Distância percorrida: 10
  • Acrobacias e efeitos de voo: 60

Confira mais sobre os campeões das competições aqui.

Continue investigando

Gostou de fazer o planador do mar? Quer fazer mais aerogamis? Visite nossos outros modelos através dos links abaixo:

Compartilhe conosco as suas aventuras: #aviõesdepapelECV

Vamos adorar conhecer os seus aviões.

Envie fotos, vídeos ou dúvidas para o e-mail do Espaço Ciência Viva para que possamos compartilhar aqui as suas investigações com os seus Aviões de Papel.

Ou publique em seu Instagram com os hashtags #aviõesdepapelECV e #aerogamisECV.

E esperamos poder nos reunir novamente em nossa sede em nossas futuras Oficinas Espaço Ciência Viva.
