Capa: Relógio de Sol Horizontal, Patrice Charney, Villerbaune, França. Galeria software Shadows Pro.
Série AST: Astronomia sem Telescópio. Relógios.
![](https://cienciaviva.org.br/wp-content/uploads/2020/04/unnamed-2.jpg)
Adaptado de Horacio Tignanelli, El Solar de las Miradas, Parque Astronómico La Punta. PALP.
Horas non numero nisi serenas. (Não conto as horas se elas não são serenas)
![](https://cienciaviva.org.br/wp-content/uploads/2020/04/reloghor1-1.jpg)
O que caracteriza este tipo de relógio de Sol?
Neste tipo de Relógio de Sol:
- A superfície de registro é um plano paralelo ao horizonte.
- O indicador (haste) é inclinado com um ângulo igual ao da latitude do lugar.
- O indicador está contido no plano meridiano local.
- As linhas horárias do quadrante de um relógio solar, modelo horizontal, são construídas mediante a projeção ortogonal oblíqua das linhas horárias de um relógio equatorial sobre um plano horizontal.
[wonderplugin_slider id=24]
NO EL SOLAR DE LAS MIRADAS
No relógio solar horizontal montado no El Solar das Miradas: a altura da base vertical é de 75 cm, a superfície de registro é de 50 cm por 50 cm, com 5 cm de espessura, e a haste foi esculpida em ferro com 30 cm de largura por 18 cm de altura.
MONTE O SEU RELÓGIO HORIZONTAL
Indicamos abaixo, os padrões e medidas para a montagem de um relógio de Sol horizontal para a cidade do Rio de Janeiro. As dimensões selecionadas foram para permitir construir o plano horizontal do relógio de Sol em uma folha, com tamanho A3. Reduzindo, mas mantendo as proporções, também pode ser montada em uma folha A4.
FICHA TÉCNICA
- Local de instalação do relógio RIO DE JANEIRO, BRASIL
- Latitude 22° 54′ 13″ Sul Longitude 43° 12′ 35″ Oeste
- Fuso horário UT + 1 h Correção de longitude 3 h 52 min 50 s
- Ano 2020
- Tipo de relógio Horizontal
- Largura do relógio 350 mm Altura do relógio 252 mm
- Inclinação do placa 0° (horizontal)
- Declinação da placa 0° (Face ao Norte)
- Altura da haste (estilo): (A-C) 42 mm
- Comprimento da base do estilo (A-B) 99.41 mm
- Ângulo da linha sub-estilo 0°
- Ângulo em cima do estilo polar 67.1°

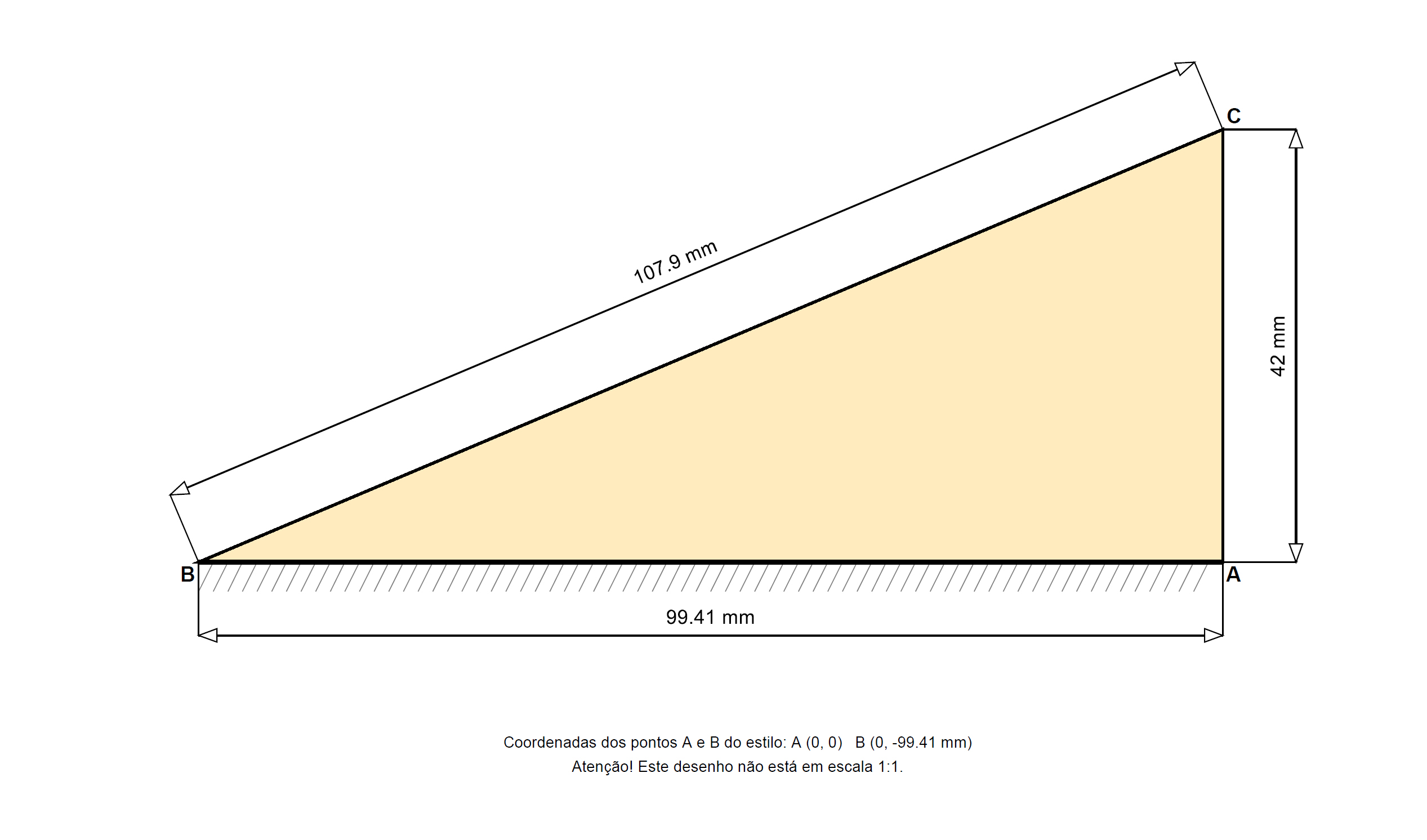

MEDIDAS DA HASTE (INDICADOR)
![](https://cienciaviva.org.br/wp-content/uploads/2020/04/hastehorizontalRJ-1024x603.jpg)

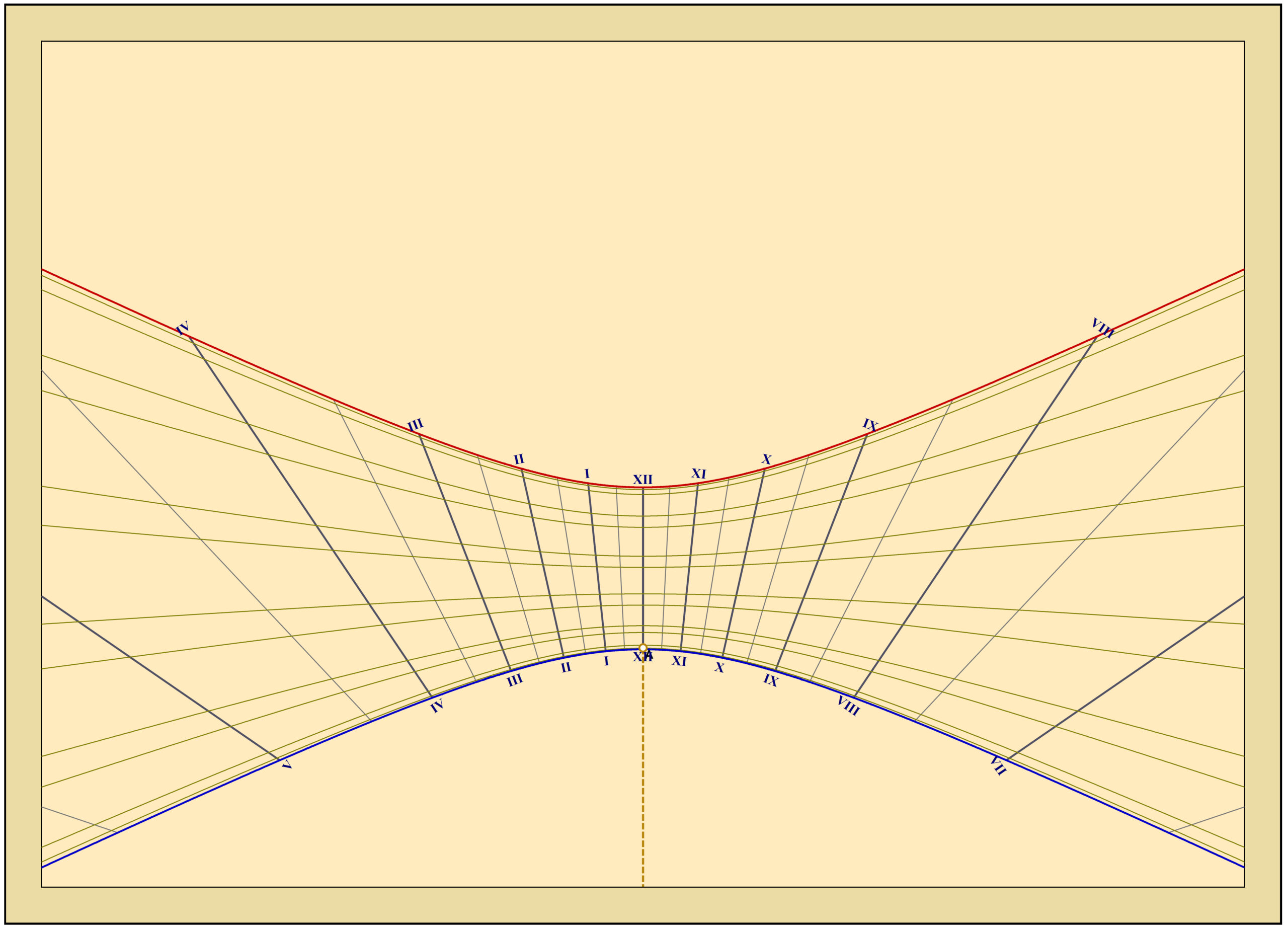

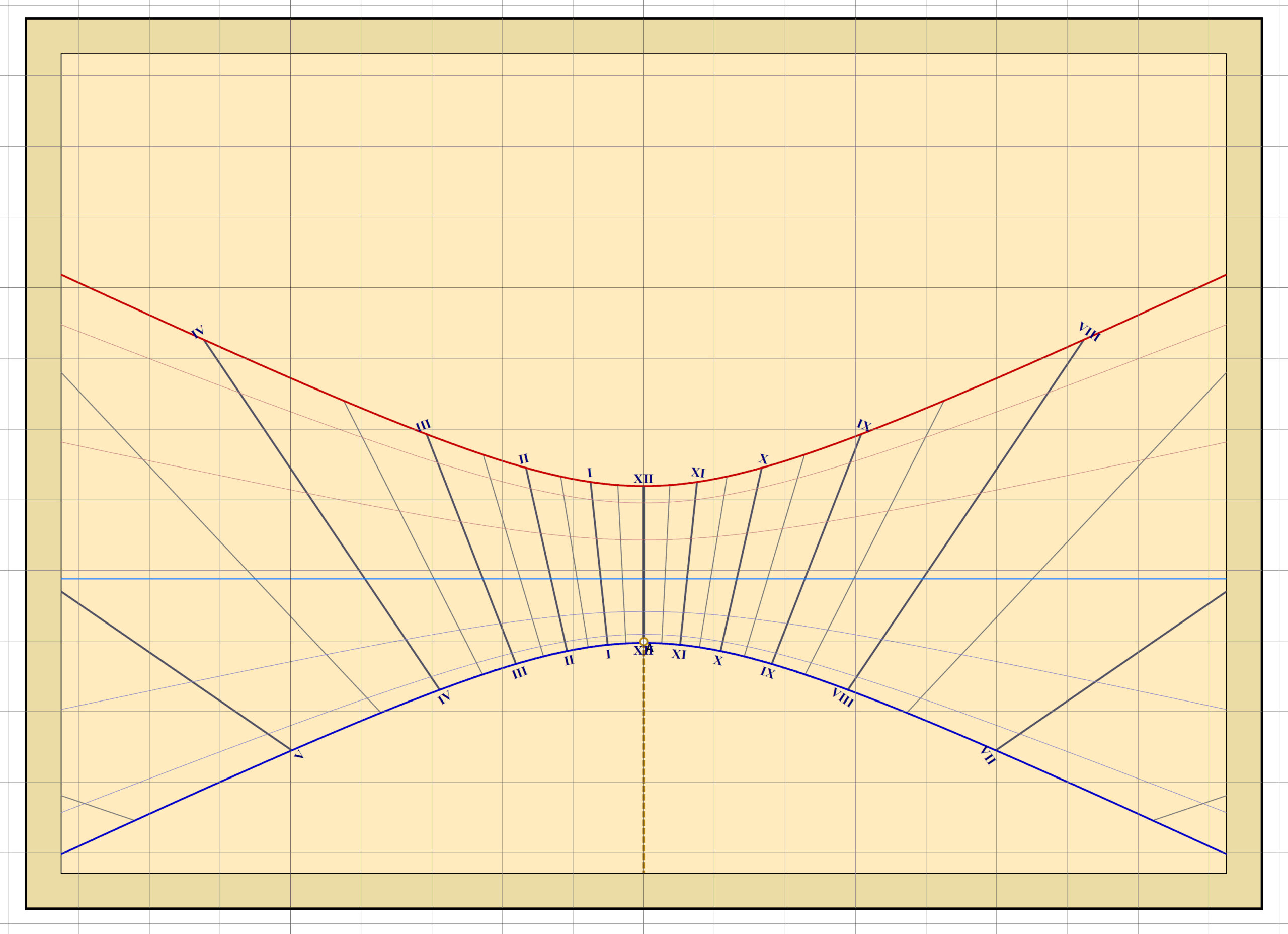

O TRAÇADO DAS LINHAS HORÁRIAS
![](https://cienciaviva.org.br/wp-content/uploads/2020/04/RelogioHorizontalRIODEJANEIROcomgrade-1024x742.jpg)
![](https://cienciaviva.org.br/wp-content/uploads/2020/04/RELhorRIODEJANEIROLinhasHoras-1024x739.jpg)
