Construa um Relógio de Sol Egípcio

#paCTopelaVida #fiqueemcasacomaciencia

Capa: Aparelho de medição de tempo antigo, composto por tábua de madeira com gnomos horizontais de madeira ou “balizas”, a posição da sombra projetada por esta peça transversal indica a passagem do tempo, Não assinado, Egito, 1000-800 a.C.

Este relógio de sol de altitude é de um tipo ainda usado no Egito durante o primeiro quartel do século XX, embora opere no mesmo princípio que os relógios de sombra egípcios de quase três milênios antes.

A barra horizontal no topo das duas colunas verticais é virada para o sol, de modo a lançar uma sombra na base, marcada para indicar unidades iguais de tempo. Foi usado para cronometrar várias tarefas, como o trabalho dos trabalhadores ou o fluxo da água na irrigação.

“No complexo mundo digital de hoje, o relógio de sol se tornou um relógio esquecido. Embora não seja tão conveniente quanto um relógio de pulso, um relógio de sol liga o relógio às suas antigas origens celestes, e um relógio bem projetado pode contar com precisão o tempo de menos de um minuto”. (Mayall, 1994)

Os egípcios dividiam o dia em dois ciclos de 12 horas cada e conceberam o moderno calendário de 365 dias e 12 meses, adicionando cinco dias ao calendário babilônico de 360 ​​dias.

O antigo calendário civil egípcio teve três estações:

• Akhet (inundações)
• Peret (crescendo ou semeando)
• Shemu (colheita).

Cada estação tinha quatro meses com 30 dias. Os cinco dias adicionais foram adiados no final da colheita e reservados para banquetes durante as inundações anuais do Nilo.

O texto e as ilustrações da época sugerem que o Merkhet foi usado para marcar o tempo à noite, observando quando determinadas estrelas afundavam abaixo da linha do horizonte. Algumas características de design dos Merkhets descobertos e inscrições ou marcações nelas sugerem que elas também podem ter sido usadas como Relógios das Sombras ou Relógios de Sol .

Fonte: http://wiki.dtonline.org/index.php/Ancient_Egyptian_Sundials

Este modelo é um dos mais simples, sendo necessário apenas alinhar uma barra na direção norte-sul e projetar sua sombra em uma barra orientada de leste-oeste.

A extremidade superior da barra norte-sul deve estar bem alinhada (vide prumo na imagem). Ela vai marcando sobre a barra leste-oeste uma sombra que podemos usar para marcar a passagem de tempo.

Este modelo de relógio de sol remonta ao período egípcio, por volta de 1.500 a.C.

Ele também era usado nos antigos Impérios Grego e Romano. Na Europa central, era o método mais usado para determinar a hora, mesmo após o relógio mecânico ter sido desenvolvido no século XIV.

O relógio de sol foi realmente usado para verificar e ajustar o tempo em relógios mecânicos até o final do século XIX.

Existem vários modelos, com diferentes orientações da barra indicadora:

• horizontal, paralela ao plano horizontal local.
• vertical, perpendicular ao plano horizontal local.
• inclinada, com a latitude do local.

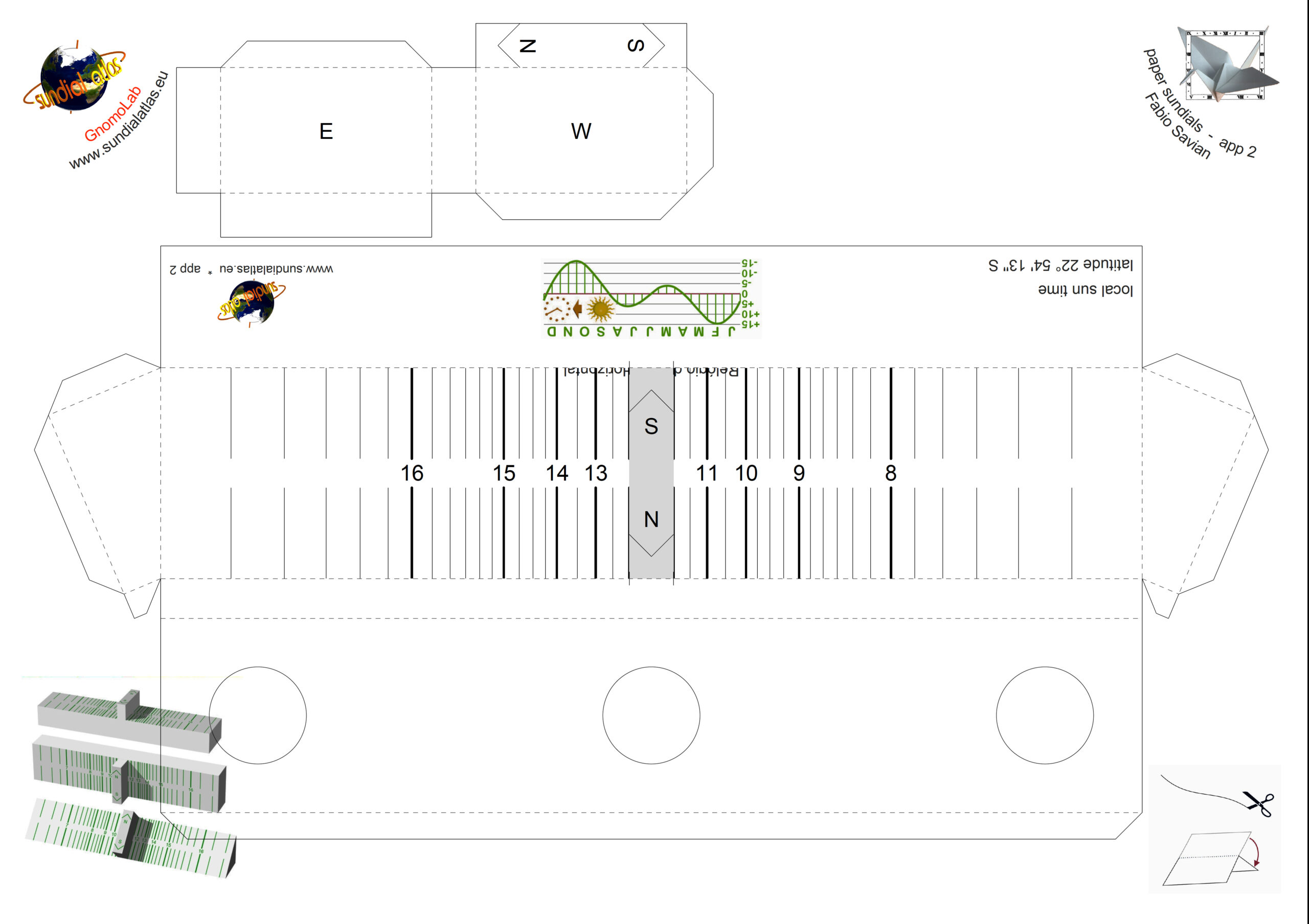

Abaixo, apresentamos um modelo inclinado, projetado para a cidade do Rio de Janeiro, Brasil.

Você pode imprimir a imagem em tamanho A4 (tamanho pequeno) ou tamanho A3 (um pouco maior). Ou usar suas proporções para construir um gigante!

Monte o Relógio de Sol Egípcio para a sua cidade!

O modelo foi criado no site do SUNDIAL ATLAS, na seção GNOMOLAB para a cidade do Rio de Janeiro.

Ele disponibiliza na coluna esquerda a opção de PAPER SUNDIALS, com vários modelos diferentes para imprimir e construir Relógios de Sol específicos para a sua cidade.

Observação: É necessário modificar a latitude e longitude no site, antes de gerar o arquivo PDF.
