Tipo: Relógio de Sol Equatorial Pequeno
(Laghu, Pequeno / Samrat, Imperador Supremo / Yantra, Instrumento)
Função
Como um pequeno relógio de Sol equatorial para medir as horas, o momento da passagem meridiana, a distância do zênite, a latitude ao meio-dia e a declinação de ângulos de objetos no céu acima do horizonte norte Isso em teoria, mas os edifícios ao redor, particularmente o Palácio da Cidade ao norte, limitam a observação próxima do horizonte. A menor divisão na escala do quadrante mede 20 segundos.
É uma versão reduzida do Samrat Yantra, o “Instrumento Supremo” do observatório.
Em cada lado deste Gnômon, há dois quadrantes, também feitos de mármore branco. O quadrante esquerdo é para calcular o tempo pela manhã e o quadrante direito para a tarde. Ambos os quadrantes são divididos por 6 horas, 60 minutos e cada minuto por 20 segundos. Dessa forma, o instrumento está correto até 20 segundos. Aqui com a ajuda da sombra do gnômon que cai em um dos quadrantes, descobrimos a hora de Jaipur. A diferença do tempo de Jaipur e do Tempo Padrão Indiano varia de 10 minutos 25 segundos a 41 minutos 6 segundos. Esta diferença de tempo está escrita em uma placa preta horizontal perto do relógio de sol. Adicionando a diferença de tempo ao horário local de Jaipur, podemos descobrir o horário padrão indiano. A tabela para a diferença do tempo de Jaipur e do Tempo Padrão Indiano é dada aqui abaixo.
| Mês | 5 | 10 | 15 | 20 | 25 | 30 |
| Janeiro | 32.10 | 34.18 | 36.13 | 37.50 | 39.09 | 40.08 |
| Fevereiro | 40.52 | 41.06 | 41.06 | 40.38 | 39.58 | 39.28 |
| Março | 38.26 | 37.15 | 35.52 | 34.15 | 32.55 | 31.06 |
| Abril | 29.37 | 28.14 | 26.56 | 25.48 | 28.48 | 24.02 |
| Maio | 23.28 | 23.44 | 23.05 | 23.15 | 23.37 | 24.21 |
| Junho | 25.08 | 25.00 | 26.48 | 28.12 | 29.16 | 30.18 |
| Julho | 31.15 | 32.05 | 32.39 | 33.03 | 33.14 | 33.08 |
| Agosto | 32.46 | 32.08 | 31.17 | 30.12 | 28.55 | 27.10 |
| Setembro | 25.34 | 23.52 | 22.05 | 20.18 | 18.34 | 16.48 |
| Outubro | 15.18 | 13.54 | 12.39 | 11.38 | 10.56 | 10.28 |
| Novembro | 10.25 | 10.43 | 11.22 | 12.24 | 13.44 | 15.24 |
| Dezembro | 17.20 | 19.18 | 21.48 | 24.18 | 26.48 | 29.44 |
Para descobrir o ângulo de declinação do sol, colocamos um ponteiro feito de madeira ou aço na escala do gnomo. O ponteiro é levado para lá e para cá até cruzar a sombra do gnômon, que já está caindo em um dos quadrantes. O ponto coincidindo na escala do gnômon indica o ângulo de declinação do sol.

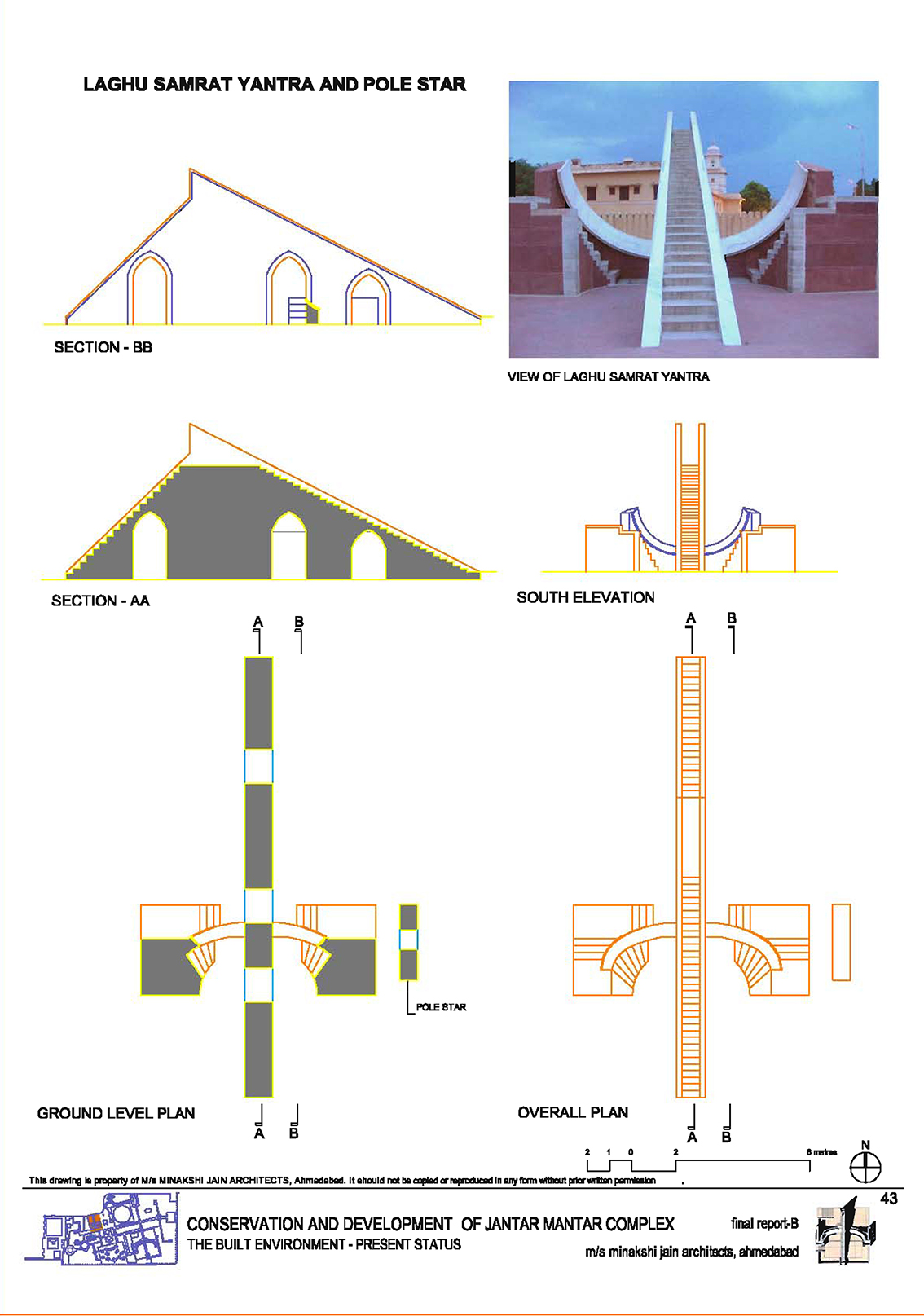

Forma

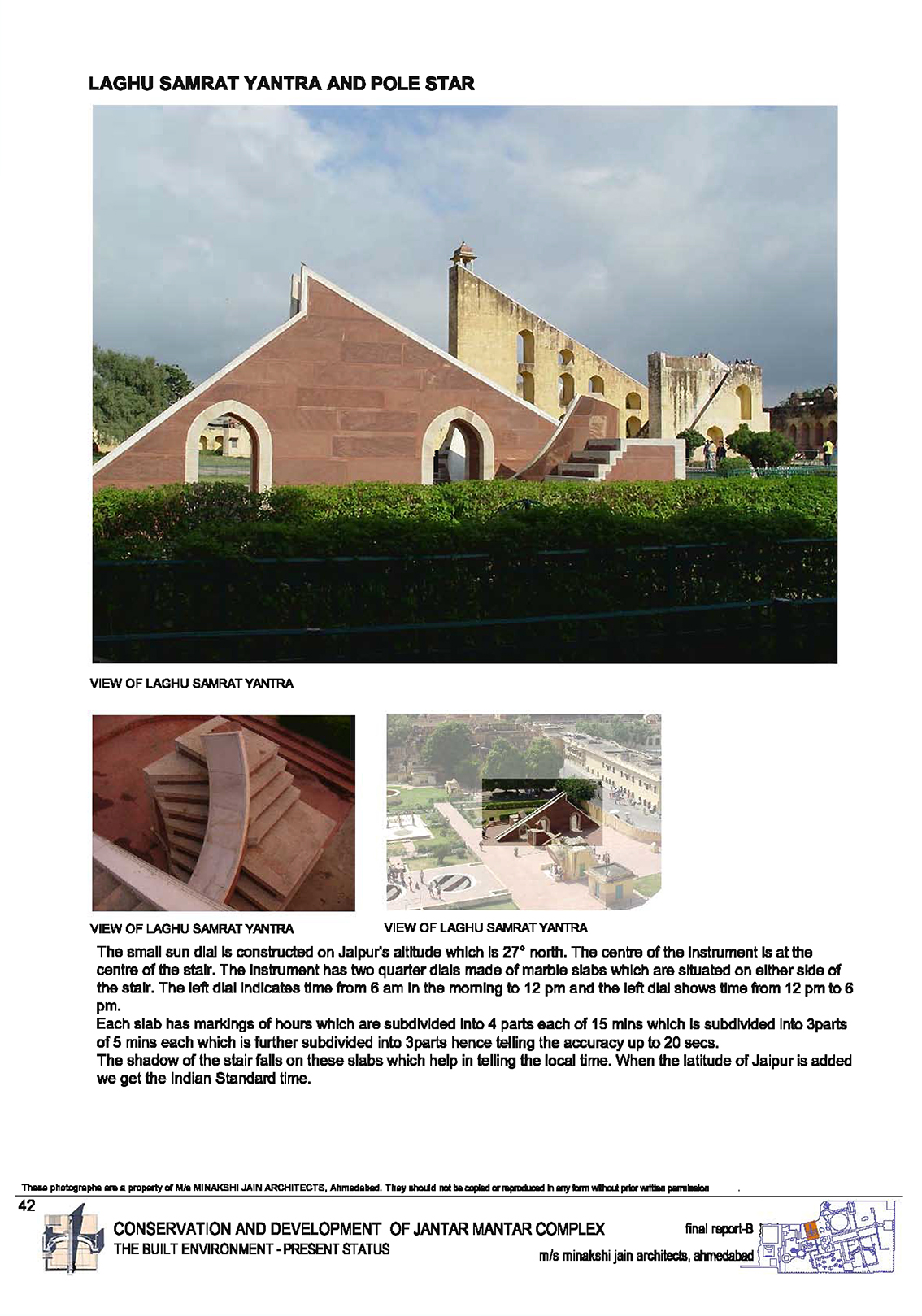

O Pequeno Relógio do Sol ou Laghu Samrat Yantra é o primeiro instrumento quando entramos e viramos à esquerda no observatório. O instrumento foi construído com a ajuda de mármore e pedra de areia vermelha. De um lado a parede é inclinada em um ângulo de 27°, que é equivalente à latitude de Jaipur. É graduado na escala da tangente, para descobrir o ângulo de declinação do Sol.
Duas paredes de gnômos de altura irregular se uniram de costas para trás. A parede meridiana triangular tem 1,29m de largura, 6,9 m de altura e 19,75 m de comprimento em sua base.
O gnômon voltado para o sul tem 14,72 m de comprimento, inclinado no ângulo de 27,30 com a horizontal.
O gnômon voltado para o norte é menor, 8,58 + 0,02m de comprimento, fazendo um ângulo de 41 graus com a horizontal.
Três arcos cortados na parede, um lance de escadas corre nas diagonais do gnômon.
Os quadrantes de ambos os lados do gnômon têm raio de 2,78 m, com 98 cm de largura e extremidades inferiores a cerca de 71 cm acima do chão.
Material
Revestimento de quartzito com muito pigmento de hidróxido de ferro, contornos brancos de quartzito, placas de mármore. As gravuras dos gnomos cheias de chumbo, não nos quadrantes.
Placas de forro montadas usando articulação na borda das lajes. Evidência de pedreiros usando técnicas de carpintaria. O revestimento vermelho alterna camadas grossas e finas de laje de pedra, as camadas finas são lajes horizontais que, à medida que como cabeçalhos penetram fundo na alvenaria de pedra da pedreira. O agregado de argamassa vermelha brilhante é pedra de areia vermelha áspera com pequena quantidade de material de cal como aglutinante.
